Description

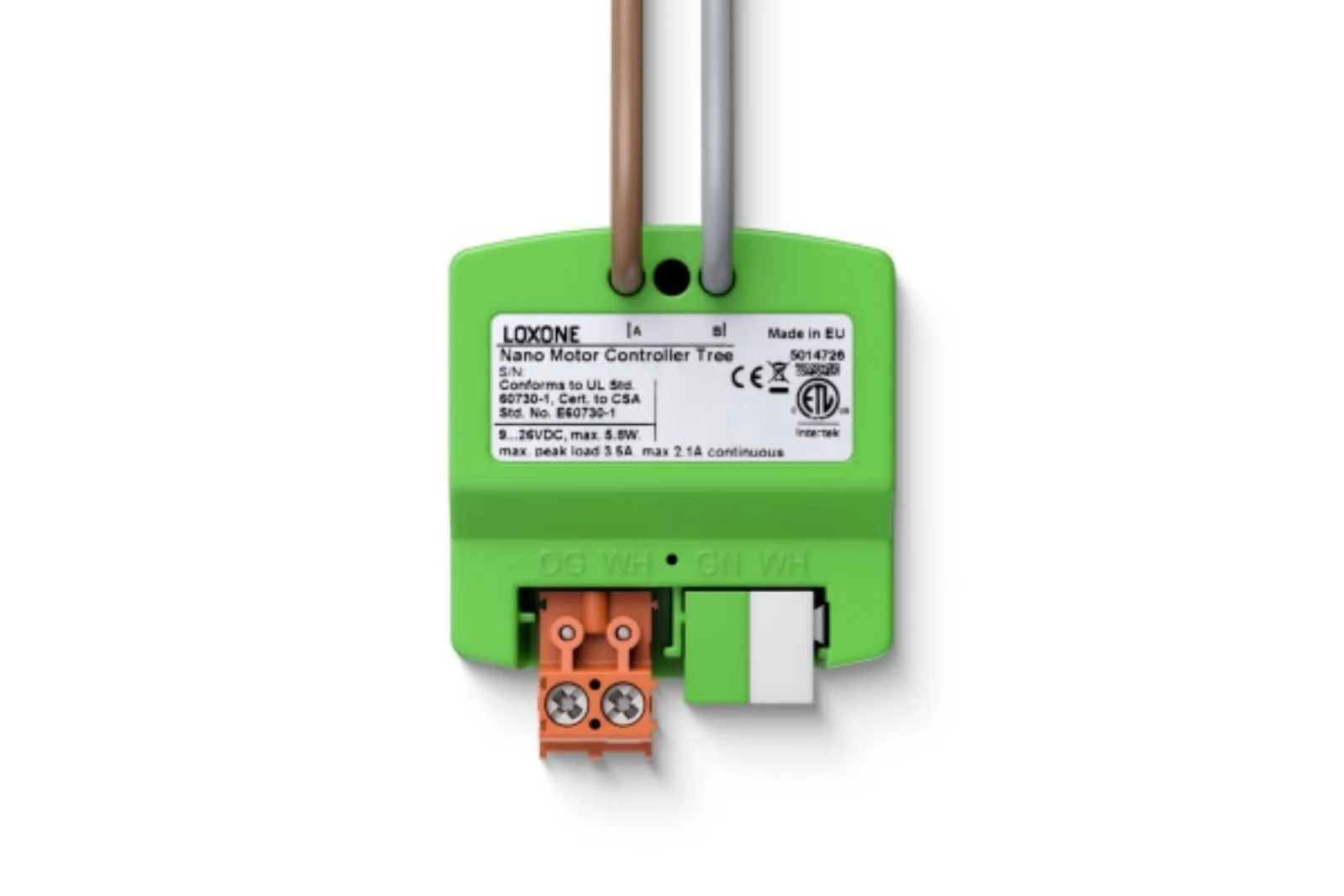

Der Nano Motor Controller Tree ist ein platzsparendes Unterputzmodul mit Gleichstromausgängen, das über die Loxone Tree Technologie gesteuert wird. Die vielseitig konfigurierbaren Ausgänge ermöglichen die präzise Steuerung der Geschwindigkeit von Gleichstrommotoren und die Dimmung von LED-Leuchtmitteln. Mit dem Nano Motor Controller Tree stehen Ihnen drei verschiedene Betriebsarten zur Verfügung: Motor Bidirektional, Motor Unidirektional und PWM Dimmung. Darüber hinaus ist das Modul mit einer Überstromerkennung und einer Stromflusserkennung ausgestattet, die zur Berechnung der Fahrzeit verwendet werden können.Unterstützt 3 BetriebsartenMotor Bidirektional (1 Ausgang, Polwendeschaltung)Motor Unidirektional (2 Ausgänge)PWM Dimmer (1 Ausgang)Maximale Gesamtbelastung der AusgängeBidirektional & Unidirektional: 2,1A kontinuierlich; 3,5A Spitze (<30s)Dimmer: 2,1AGeschwindigkeitsregelung bei Bidirektional & UnidirektionalBetriebsspannung: 9…26VDCPWM Frequenz:Bidirektional & Unidirektional: 1 … 10kHzPWM Dimmer: 400HzStromflusserkennung: 100 … 3500mAÜberstromerkennung: 100 … 3500mAKompakte Bauweise: 40x39x20,5mmIntegrierte 150mm lange AnschlussleitungSchnelle Inbetriebnahme dank der Loxone Tree Technologie
